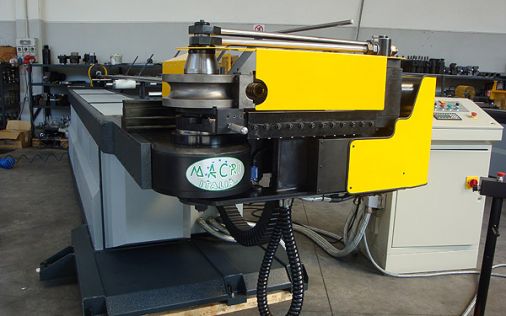

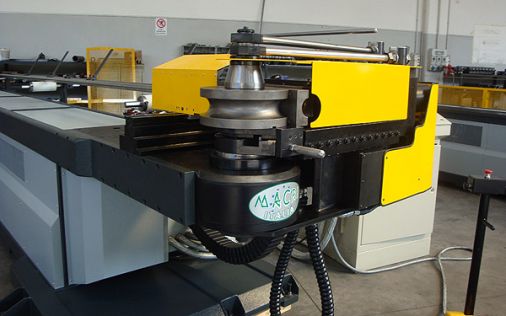

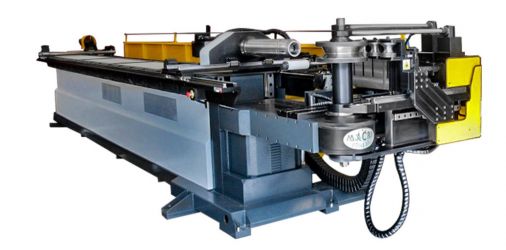

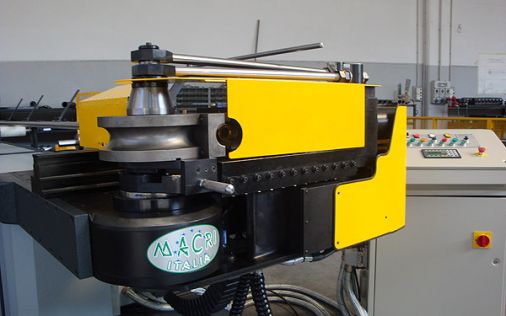

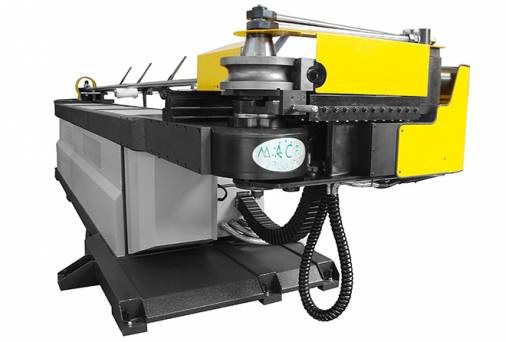

EURO 114 CN1 EURO 114 CN1 آلة ثني المواسير
والـ CN1 114 EURO (موديل 114) آلة ثني مواسير ذات محور 1 (Y) لثني مواسير الصلب الغير القابل للصدأ و والحديد والنحاس والنحاس الأصفىر أو السبائك الخاصة الأخرى ذات قطر يصل إلى 114 ملم الـ EURO CN1 114 نموذج للثني لأتوماتيكي وتدرج ودوران يدوي
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
اسم النموذج | EURO 114 CN1 |
عدد المحاور | (Y) المحور 1 |
حركة الماسورة | إنحناء |
قطر الماسورة المراد ثنيها | يصل الى 114 ملم |
ورقة البيانات
موصفات | U.M. | EURO |
Y اقصى سرعة ثني | °/1" | 25 |
Y تحمل | +/- ° | 0.1 |
الوزن | +/- Kg | 5000 |
القدرات | U.M. | EURO |
ماسورة دائرية R = 42 كجم / مم ² | mm | 114x3 |
ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 114x2 |
ماسورة دائرية سبائك Al.Ot.Cu. | mm | 114x4 |
ماسورة مربعة R = 42 كجم / مم ² | mm | 80x80x4 |
ماسورة مستطيلة محنية مسطحة | mm | 50x80x3 |
ماسورة مستطيلة محنية | mm | 100x50x3 |
ماسورة ممتلئةR = 42 كجم / مم ² | mm | 55 |
مربعة ممتلئةR = 42 كجم / مم ² | mm | 45x45 |
ثني لأخراج المغزل | mm | 140 |
أقصى زاوية للثني | ° | 195 |
طول مفيد | mm | 3600 |
وصلة السلك الكهرابئ للماكينة | mm | 1560 |
