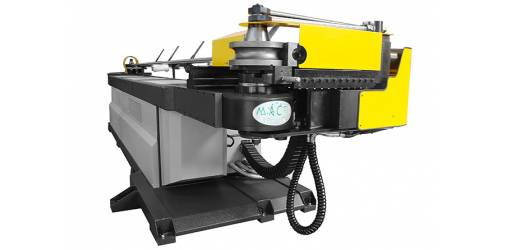

PROFAST 114 CN3 PROFAST 114 CN3 آلة ثني المواسير

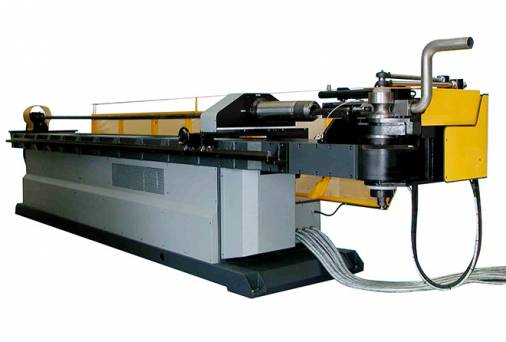

آلة ثني المواسير PROFAST 114 CN3 (موديل 90) آلة ثني مواسير أتوماتيكية تماما ذات 3 محاور : إنحناء المحورY و تدرج المحورX ودوران المحور Z والـ PROFAST 114 CN3 يستطيع ثني مواسير يصل قطرها إلى 114 ملم
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
اسم النموذج | PROFAST 114 CN3 |
عدد المحاور | 3 محاور (Y, X, Z) |
حركة الماسورة | - الثني (Y المحور ) - التدرج (X المحور ) - الدوران (Z المحور ) |
قطر الماسورة المراد ثنيها | يصل الى 114 ملم |
ورقة البيانات
سمات | .U.M | PROFAST |
Y اقصى سرعة ثني | °/1" | 45 |
Y تحمل | +/- ° | 0.1 |
X اقصى سرعة ثني | mm 1" | 650 |
X تحمل | +/- mm | 0.1 |
Z اقصى سرعة ثني | °/1" | 180 |
Z تحمل | +/- ° | 0.1 |
الوزن | +/- Kg | 5500 |
القدرات | U.M. | EURO |
ماسورة دائرية R = 42 كجم / مم ² | mm | 114x3 |
ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 114x2 |
ماسورة دائرية سبائك Al.Ot.Cu. | mm | 114x4 |
ماسورة مربعة R = 42 كجم / مم ² | mm | 80x80x4 |
ماسورة مستطيلة محنية مسطحة | mm | 50x80x3 |
ماسورة مستطيلة محنية | mm | 100x50x3 |
ماسورة ممتلئةR = 42 كجم / مم ² | mm | 55 |
مربعة ممتلئةR = 42 كجم / مم ² | mm | 45x45 |
ثني لأخراج المغزل | mm | 140 |
أقصى زاوية للثني | ° | 195 |
طول مفيد | mm | 3600 |
وصلة السلك الكهرابئ للماكينة | mm | 1560 |
