PROVAR 6-114 U-D آلات ثني المواسير PROVAR 6-114 U-D

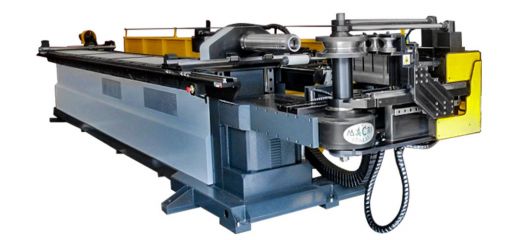

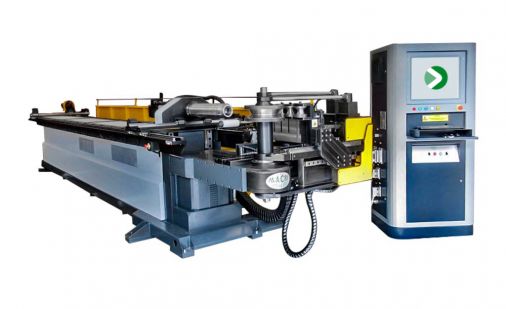

آلة ثني المواسير PROVAR 6-114 U-D (موديل 114) آلة ثني مواسير أتوماتيكية تماما ذات 6 محاور : إنحناء المحورY و تدرج المحورX ودوران المحور Z إزاحة جانبية للمثبت المحور B1 إزاحة جانبية للمغزل المحور B2 والـ PROVAR 6-114 U-D موديل يستطيع ثني مواسير يصل قطرها إلى 1140 ملم
الـ PROVAR 6-114 U-D يستطيع ثني مواسير بقطر يصل إلى 114 ملم وبها مستويين من المعدات للأشعة الثابتة والأشعة المتغيرة أو ثلاثة اشعاعات مختلفة.
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل -
الـ PROVAR 6-114 U-D يستطيع ثني مواسير بقطر يصل إلى 114 ملم وبها مستويين من المعدات للأشعة الثابتة والأشعة المتغيرة أو ثلاثة اشعاعات مختلفة.
يوجد مركب بالموديل
مبدل الحرارة ؛-
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل -
| اسم النموذج | PROVAR 6-114 U-D |
| عدد المحاور | 6 محاور (Y, X, Z, B1, B2, A) |
| حركة الماسورة | - الثني (Y المحور ) - التدرج (X المحور ) - الدوران (Z المحور ) - إزاحة جانبية للمثبت (B1 المحور ) - إزاحة جانبية للمغزل (B2 المحور ) - إزاحة جانبية للمغزل (A المحور ) |
| قطر الماسورة المراد ثنيها | يصل الى 114 ملم |
ورقة البيانات
| سمات | .U.M | PROVAR 6 |
| Y اقصى سرعة ثني | °/1" | 35 |
| Y تحمل | +/- ° | 0.1 |
| X اقصى سرعة ثني | mm 1" | 650 |
| X تحمل | +/- mm | 0.1 |
| Z اقصى سرعة ثني | °/1" | 180 |
| Z تحمل | +/- ° | 0.1 |
| B1 اقصى سرعة ثني | mt/1' | 6 |
| B1 تحمل | +/- mm | 0.1 |
| B2 اقصى سرعة ثني | mt/1' | 6 |
| B2 تحمل | +/- mm | 0.1 |
| A اقصى سرعة ثني | mt/1' | 4 |
| A تحمل | +/- mm | 0.1 |
| الوزن | +/- Kg | 6500 |
| القدرات | U.M. | PROVAR 6 |
| ماسورة دائرية R = 42 كجم / مم ² | mm | 114x3 |
| ثني متغير R = 42 كجم / مم ² اقل 10D RM | mm | 80x2 |
| ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 114x2 |
| ماسورة دائرية سبائك Al.Ot.Cu. | mm | 114x4 |
| ماسورة مربعة R = 42 كجم / مم ² | mm | 80x80x4 |
| ماسورة مستطيلة محنية مسطحة | mm | 50x80x3 |
| ماسورة مستطيلة محنية | mm | 100x50x3 |
| ماسورة ممتلئةR = 42 كجم / مم ² | mm | 55 |
| مربعة ممتلئةR = 42 كجم / مم ² | mm | 45x45 |
| ثني لأخراج المغزل | mm | 140 |
| أقصى زاوية للثني | ° | 195 |
| طول مفيد | mm | 3600 |
| وصلة السلك الكهرابئ للماكينة | mm | 1560 |
