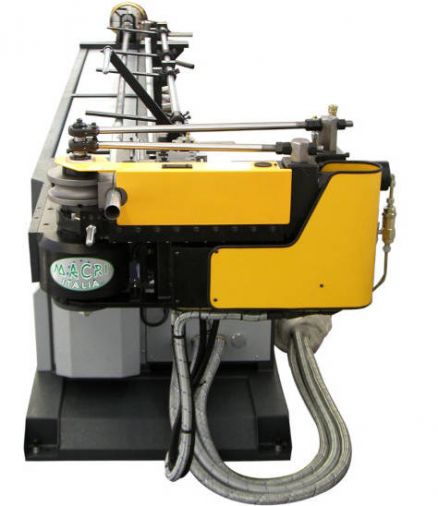

EURO 35 CN1 EURO 35 CN1 آلة ثني المواسير
والـ EURO 35 CN1 (موديل 35) آلة ثني مواسير ذات محور 1 ( Y ) لثني مواسير الصلب الغير القابل للصدأ و والحديد والنحاس والنحاس الأصفىر أو السبائك الخاصة الأخرى ذات قطر يصل إلى 35 ملم الـ EURO 35 CN1 نموذج للثني الأتوماتيكي وتدرج ودوران يدوي
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
اسم النموذج | CN1 35 EURO |
عدد المحاور | ( Y ) المحور 1 |
حركة الماسورة | إنحناء |
قطر الماسورة المراد ثنيها | يصل الى 35 ملم |
ورقة البيانات
موصفات | U.M. | EURO |
Y اقصى سرعة ثني | °/1" | 200 |
Y تحمل | +/- ° | 0.1 |
الوزن | +/- Kg | 2800 |
القدرات | U.M. | EURO |
ماسورة دائرية R = 42 كجم / مم ² | mm | 35x4 |
ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 35x3 |
ماسورة دائرية سبائك Al.Ot.Cu. | mm | 35x5 |
ماسورة مربعة R = 42 كجم / مم ² | mm | 30x30x2 |
ماسورة مستطيلة محنية مسطحة | mm | 20x35x2 |
ماسورة مستطيلة محنية | mm | 40x25x2 |
ماسورة ممتلئةR = 42 كجم / مم ² | mm | 25 |
مربعة ممتلئةR = 42 كجم / مم ² | mm | 20x20 |
ثني لأخراج المغزل | mm | 60 |
أقصى زاوية للثني | ° | 195 |
طول مفيد | mm | 3450 |
وصلة السلك الكهرابئ للماكينة | mm | 1540 |
