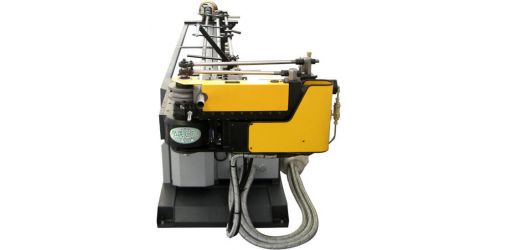

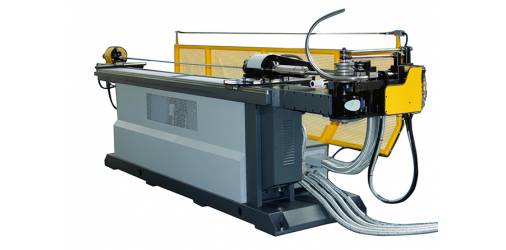

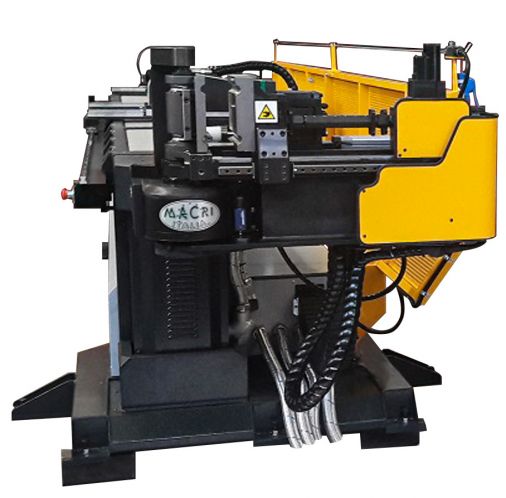

آلات ثني المواسير PROVAR 6-35 U-D آلات ثني المواسير PROVAR 6-35 U-D
آلة ثني المواسير PROVAR 6-35 U-D (موديل 35) آلة ثني مواسير أتوماتيكية تماما ذات 5 محاور : إنحناء المحورY و تدرج المحورX ودوران المحور Z تحرك الرأس إلى أعلى وأسفل المحور A إزاحة جانبية للمثبت المحور B1 إزاحة جانبية للمغزل المحور B2 والـ PROVAR 6-35 U-D يستطيع ثني مواسير يصل قطرها إلى 35 ملم
الـ PROVAR 6-35 U-D يستطيع ثني مواسير بقطر يصل إلى 35 ملم وبها مستويين من المعدات للأشعة الثابتة والأشعة المتغيرة أو ثلاثة اشعاعات مختلفة.
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
الـ PROVAR 6-35 U-D يستطيع ثني مواسير بقطر يصل إلى 35 ملم وبها مستويين من المعدات للأشعة الثابتة والأشعة المتغيرة أو ثلاثة اشعاعات مختلفة.
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
اسم النموذج | PROVAR 6 موديل 35 |
عدد المحاور | 6 محاور (Y, X, Z, B1, B2, A) |
حركة الماسورة | - الثني (Y المحور ) - التدرج (X المحور ) - الدوران (Z المحور ) - إزاحة جانبية للمثبت (B1 المحور ) - إزاحة جانبية للمغزل (B2 المحور ) - إزاحة جانبية للمغزل (A المحور ) |
قطر الماسورة المراد ثنيها | يصل الى 35 ملم |
ورقة البيانات
موصفات | U.M. | PROVAR 6 |
Y اقصى سرعة ثني | °/1" | 200 |
Y تحمل | +/- ° | 0.1 |
X اقصى سرعة ثني | mm 1" | 1000 |
X تحمل | +/- mm | 0.1 |
Z اقصى سرعة ثني | °/1" | 540 |
Z تحمل | +/- ° | 0.1 |
B1 اقصى سرعة ثني | mt/1' | 24 |
B1 تحمل | +/- mm | 0.1 |
B2 اقصى سرعة ثني | mt/1' | 24 |
B2 تحمل | +/- mm | 0.1 |
A اقصى سرعة ثني | mt/1' | 6 |
A تحمل | +/- mm | 0.1 |
الوزن | +/- Kg | 3500 |
القدرات | U.M. | PROVAR 6 |
ماسورة دائرية R = 42 كجم / مم ² | mm | 35x4 |
ثني متغير R = 42 كجم / مم ² اقل 10D RM | mm | 25x2 |
ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 35x3 |
ماسورة دائرية سبائك Al.Ot.Cu. | mm | 35x5 |
ماسورة مربعة R = 42 كجم / مم ² | mm | 30x30x2 |
ماسورة مستطيلة محنية مسطحة | mm | 20x35x2 |
ماسورة مستطيلة محنية | mm | 40x25x2 |
ماسورة ممتلئةR = 42 كجم / مم ² | mm | 25 |
مربعة ممتلئةR = 42 كجم / مم ² | mm | 20x20 |
ثني لأخراج المغزل | mm | 60 |
أقصى زاوية للثني | ° | 195 |
طول مفيد | mm | 3450 |
وصلة السلك الكهرابئ للماكينة | mm | 1540 |
