PROFAST 45 CN3 35 CN3 PROFAST آلة ثني المواسير

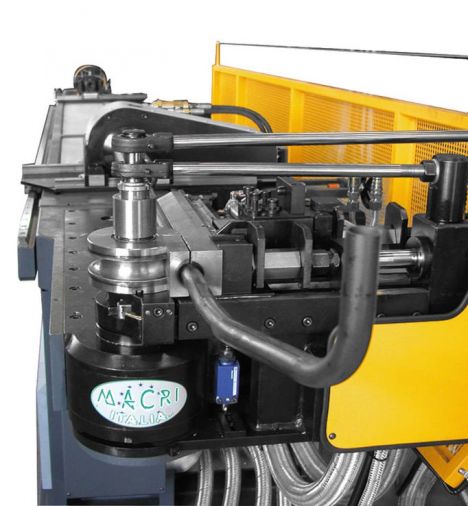

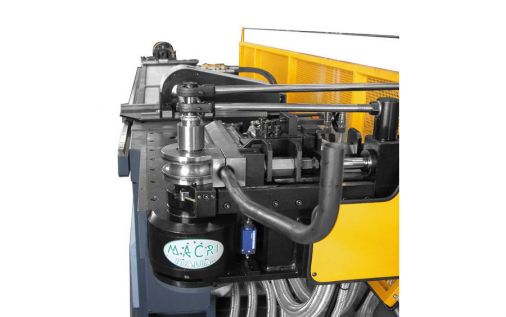

آلة ثني المواسير PROFAST 45 CN3 (موديل 45) آلة ثني مواسير أتوماتيكية تماما ذات 3 محاور : إنحناء المحورY و تدرج المحورX ودوران المحور Z والـ PROFAST 45 CN3 يستطيع ثني مواسير يصل قطرها إلى 45 ملم
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
يوجد مركب بالموديل
مبدل الحرارة ؛ -
الأخراج المبكر للمغزل ؛ -
تزييت اوتوماتيكي للمغزل. -
| اسم النموذج | PROFAST 45 CN3 |
| عدد المحاور | 3 محاور (Y, X, Z) |
| حركة الماسورة | - الثني (Y المحور ) - التدرج (X المحور ) - الدوران (Z المحور ) |
| قطر الماسورة المراد ثنيها | يصل الى 45 ملم |
ورقة البيانات
| موصفات | U.M. | PROFAST |
| Y اقصى سرعة ثني | °/1" | 150 |
| Y تحمل | +/- ° | 0.1 |
| X اقصى سرعة ثني | mm 1" | 1000 |
| X تحمل | +/- mm | 0.1 |
| Z اقصى سرعة ثني | °/1" | 450 |
| Z تحمل | +/- ° | 0.1 |
| الوزن | +/- Kg | 3800 |
| القدرات | U.M. | PROFAST |
| ماسورة دائرية R = 42 كجم / مم ² | mm | 45x4 |
| ماسورة دائرية الفولاذ المقاوم للصدأ | mm | 40x3 |
| ماسورة دائرية سبائك Al.Ot.Cu. | mm | 45x5 |
| ماسورة مربعة R = 42 كجم / مم ² | mm | 40x40x2 |
| ماسورة مستطيلة محنية مسطحة | mm | 30x45x2 |
| ماسورة مستطيلة محنية | mm | 40x35x2 |
| ماسورة ممتلئةR = 42 كجم / مم ² | mm | 30 |
| مربعة ممتلئةR = 42 كجم / مم ² | mm | 25x25 |
| ثني لأخراج المغزل | mm | 60 |
| أقصى زاوية للثني | ° | 195 |
| طول مفيد | mm | 3450 |
| وصلة السلك الكهرابئ للماكينة | mm | 1540 |
